Digitale dieptemeting

Terug

De installatie van een digitale uitlezing op de freesdiepte is zeer eenvoudig.

- Verwijder de twee hendels aan de voorzijde van de freeskop.
- Draai de zes schroefjes van het frontpaneel los en je kan het frontpaneel
  naar voor brengen.
- Draai de moer van de originele dieptemeting los.
- Verwijder de originele diepte aanduider.
- Monteer een plaatje onder de moer van de dieptemeting

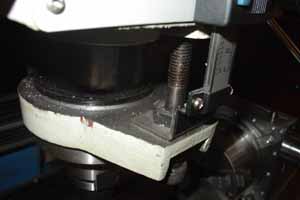

- Tegen dit plaatje monteer je de meetlat met de bijgeleverde beugel (zie foto).

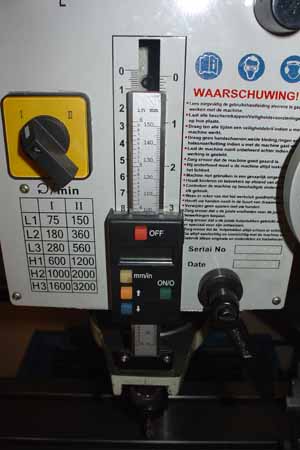

De display wordt tegen het frontpaneel bevestigd met een plaatje en twee schroefjes, zodanig dat het frontpaneel tussen de display en dit plaatje geklemd zit.
