Kartelapparaat

Terug

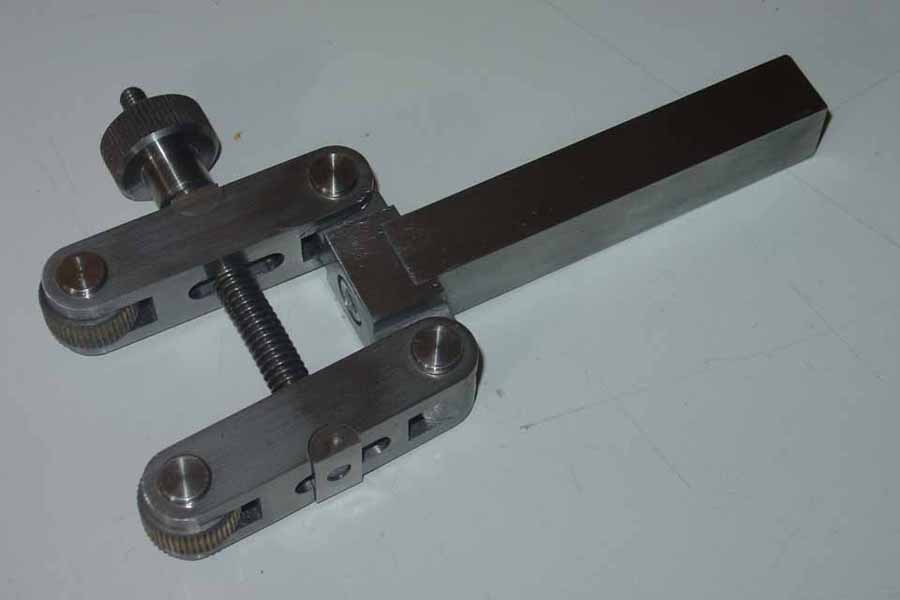

De kartelwielen voor dit apparaat zijn voor een paar Euro te koop. Deze wieltjes hebben een buitendiameter van 20 mm en een binnen diameter van 6,3 mm. Ze zijn verkrijgbaar in recht en schuin onder 45°. De rest heb ik gemaakt van een stuk vierkant staf zacht staal van 20x20. Ik heb gekozen voor een schaarmodel omdat de druk op het werkstuk niet zo hoog is dan bij een kartelapparaat met 1 kartelwiel. Hoe de afrondingen van de twee kartelwielarmen zijn gemaakt kun je het best bekijken op de site van Makoto Ishimura die hierover een filmpje op zijn site heeft gezet. Op deze prachtige site heb ik ook het basisidee gevonden om dit apparaat te maken.

Klik om foto's te vergroten.

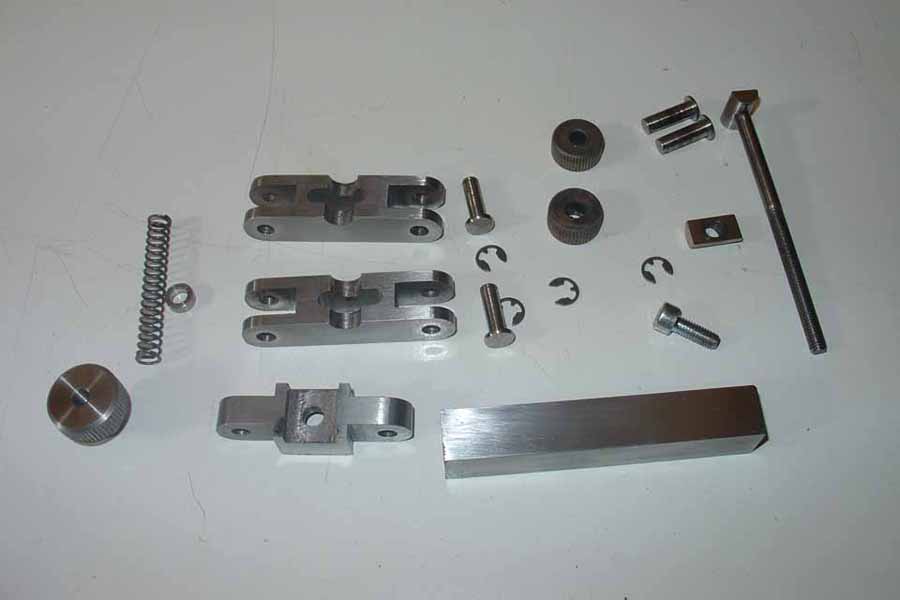

Alle onderdelen zijn klaar om gemonteerd te worden.

U kunt de tekeningen voor eigen gebruik downloaden

Tekening
