Eenvoudig verdeeltoestel
Klik om foto's te vergroten.

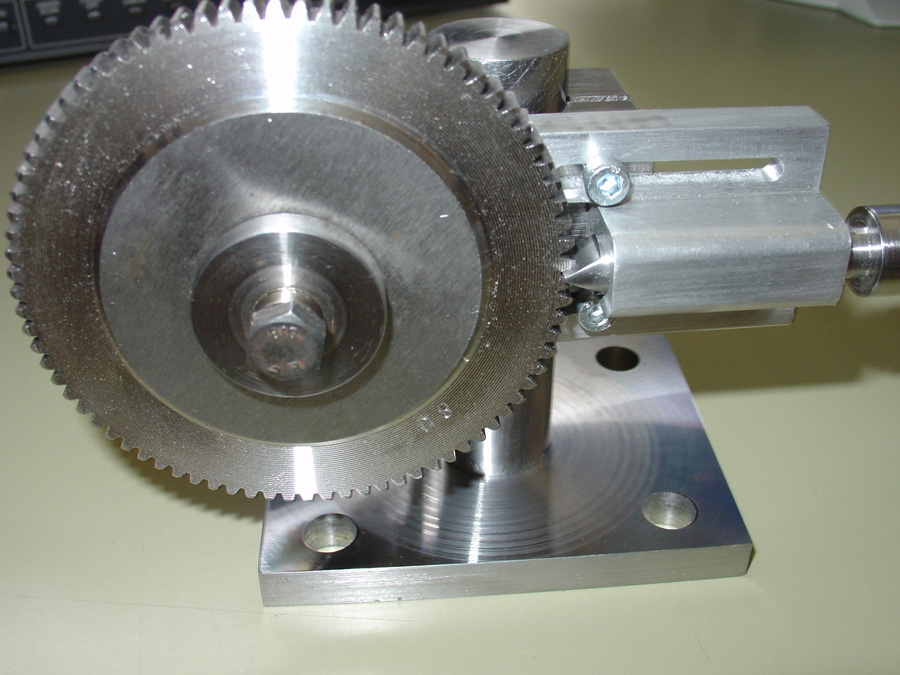

Voor het graveren van het handwiel en de nonius maakte ik gebruik van een simpel hulpmiddel. Een eenvoudig verdeeltoestelletje waarmee de verdelingen bepaald werden met een tandwiel van mijn draaibank. Op een as wordt aan één zijde een tandwiel, dat als index schijf dienst doet, gemonteerd. Op de andere zijde wordt de ring van het handwiel bevestigd.

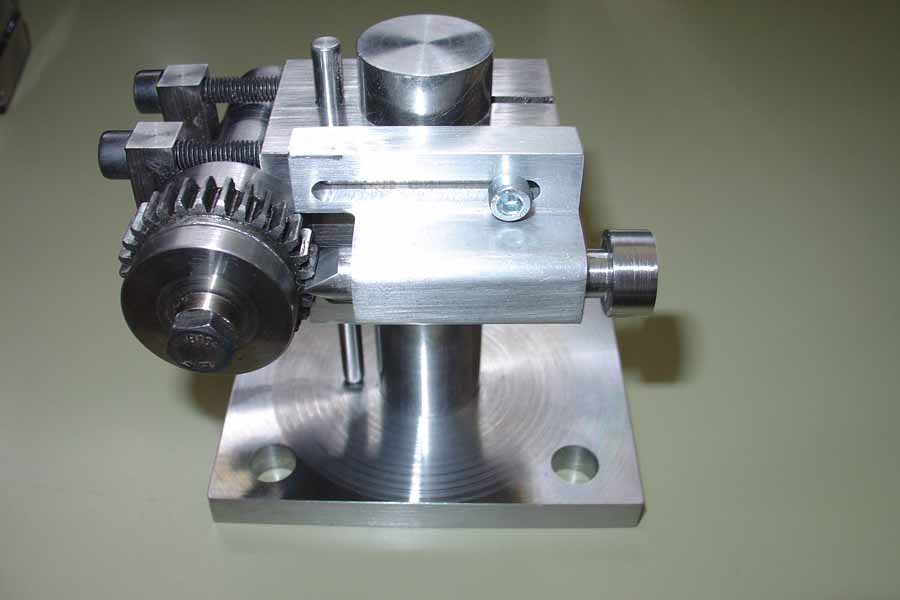

Het toestel is gemaakt van zacht staal. De index pin houder heb ik gemaakt van aluminium maar kan ook van zacht staal worden gemaakt. Door verschillende tandwielen te gebruiken kunnen er verschillende verdelingen worden gemaakt.
U kunt de tekeningen voor eigen gebruik downloaden
